二極管全波整流電路圖
摘要 : 【ASEMI課堂】二極管全波整流電路圖

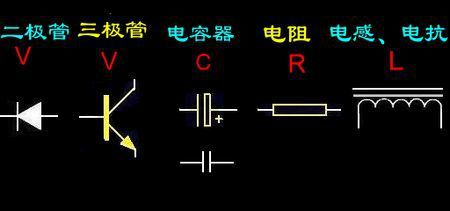

簡單看一下，二極管全波整流橋電路圖中，是包含二極管、三極管、電容器、電阻等電子元器件的不同分類的符號。在以下的二極管全波整流圖和半波整流圖中都會有可能出現。

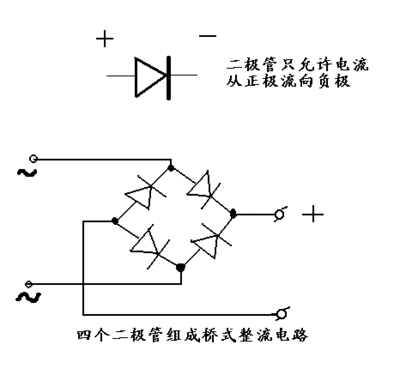

下圖為四個二極管在整流橋內部所組成的橋式整流結構，圖中二極管方向只代表允許電流從正極流向負極。

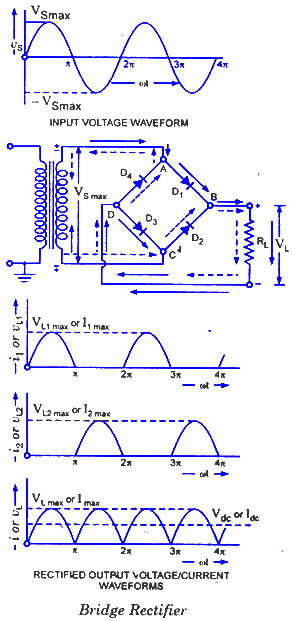

下圖為二極管全波整流電路圖的分解步驟解析，同時也說明了整流橋全波與半波整流電路工作原理的不同。

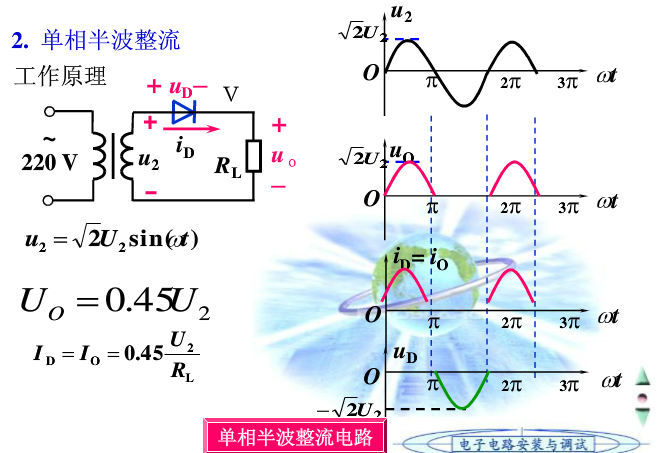

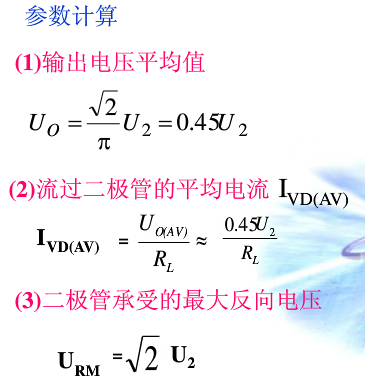

下圖為單相半波整流電路工作原理圖，和電子電路安裝調試參數對比圖：
12年專注電源領域，歡迎來電咨詢。
