什么是整流電路

整流電路就是將交流電變為脈動直流電的一種電路。整流電路又分為單向整流

電路和三相整流電路.

單相整流橋的電路

單相整流橋是一款可將單相交流電流，轉換成直流電流的元器件產品。一般

單向整流電路常見的有單向半波，全波、橋式整流電路。它的電路結構核心

其實是，利用了二極管的單向導通特性與電路中電位差的特性,并采用橋式連接

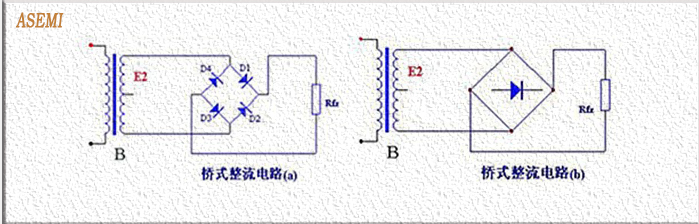

的電路原理衍生而來。那么單相整流橋電路圖如下圖所示：通常有兩種畫法,

一種為標準畫法，一種為簡易畫法。圖中a所示即為標準單相整流橋電路圖畫法,

內部4個二極管的極性為D1與D2陰極對接，D4與D3陽極對接，D4/D1與D3/D2兩組

分別陰陽極對接,兩兩芯片之間用導線引出，即構成一個橋式電路，需要注意的

是4個二極管的極性不能錯誤放置，否則電路將不能正常工作。圖中b所示即為

簡易畫法，這種一般是工程設計草圖所用到簡易標識，說明電路里需要一個

整流橋產品。通常我們所說的整流橋電路圖，一般是指圖a所示這樣的標準圖紙。

上述就是單相整流橋電路圖的介紹,ASEMI品牌12年專注整流橋領域，

供應高品質性能系列整流橋產品,ASEMI工程詳解

單相整流橋電路圖畫法與工作原理，值得您點贊
