四角整流橋怎么接線呢？咱們先來看一下什么是四腳整流橋。

整流橋的分類中按照外觀形狀來劃分，可分為貼片方橋、圓橋、整流方橋、扁橋四種類型，其中的四角整流橋一般是指除了圓橋以外的其他三種類型的整流橋。但是扁橋中有一個角在封裝設計上有做圓，因此嚴格意義上的四角整流橋應該是貼片方橋和整流方橋。

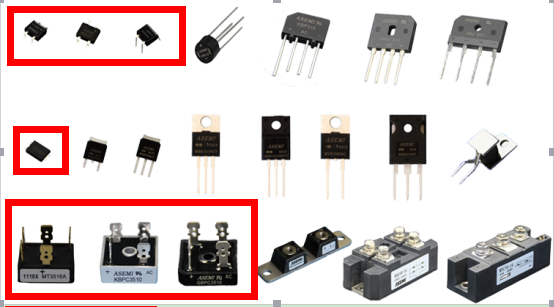

下面是這兩種四角整流橋的圖片：

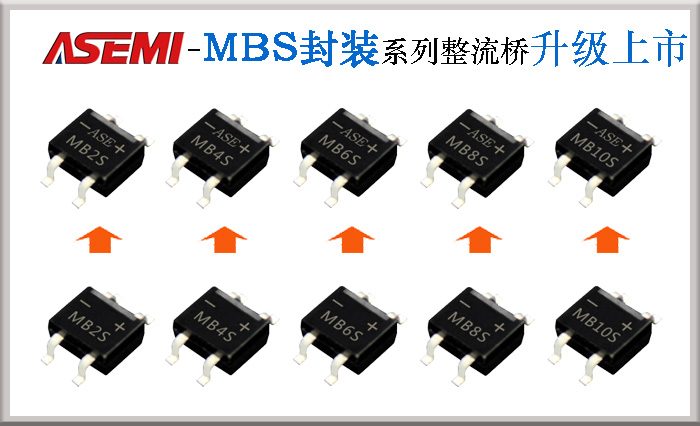

可以從下圖看出，四角整流橋其實同其他整流橋比較起來，形狀更加規整，更方便電路設計方案當中，方便腳位安排和空間安排。

之前我們有介紹過不同分類的整流橋接線方法，也是相同的，需要先確認整流橋的正負極，再根據腳位接線，具體方法如下：

四腳整流橋、橋式整流器有四個引腳分別是兩個正極輸入端和正負極兩個引腳輸出端，那么問題來了，四個引腳在電路中如何接線呢？交流輸入端是不區分正負極性，一般標注交流或者AC的符號，橋式整流器正極對應接負載的正極輸入端，負極對應接負載的負極輸出。
