自制二極管整流橋圖片都有哪些呢？

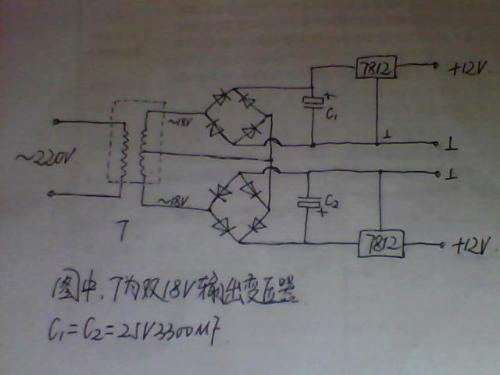

1、自制整流橋電路設計方案圖

2、自制二極管整流橋電路圖

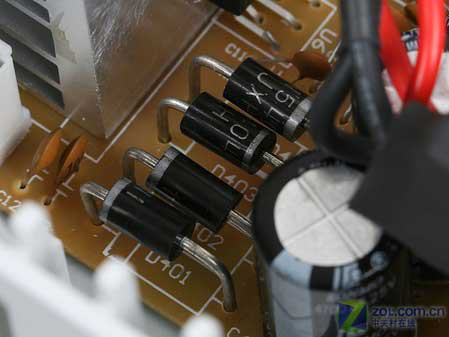

3、自制二極管整流橋圖片

整流橋是一款可以把交流轉變成直流的整流元件，那么單相整流橋電路圖是怎么樣

的，整流橋的單相與三相也是根據電路當中單相與三相來區分的，本節將以單相整

流橋為例來為大家講解：

本節我們將分別從正向和反向兩個方向為大家講解:

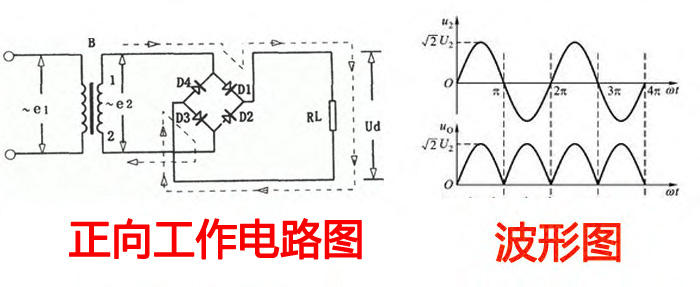

上圖所示，是輸入電流為正向時，D1,D3工作，整流橋的輸出波形，從它的輸出波形

圖中可以看出，在這一方向時刻，整流橋負半軸的電流通過整流橋后都變為正半

軸，這是它正向的一個工作電路圖，

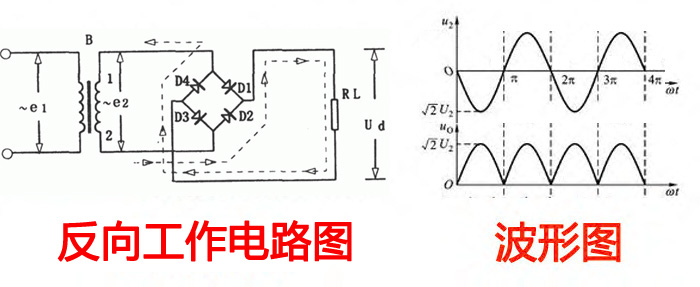

下圖所示，為反向時它的工作電路圖

反向工作時，D2和D4工作，整流橋依然可以把負半軸的電流變為正半軸，右圖當中是它的

波形輸出圖，這樣講解之后，單相整流橋電路圖是不是很容易理解了呢？
