整流橋DB207S的導通時間和導通特性

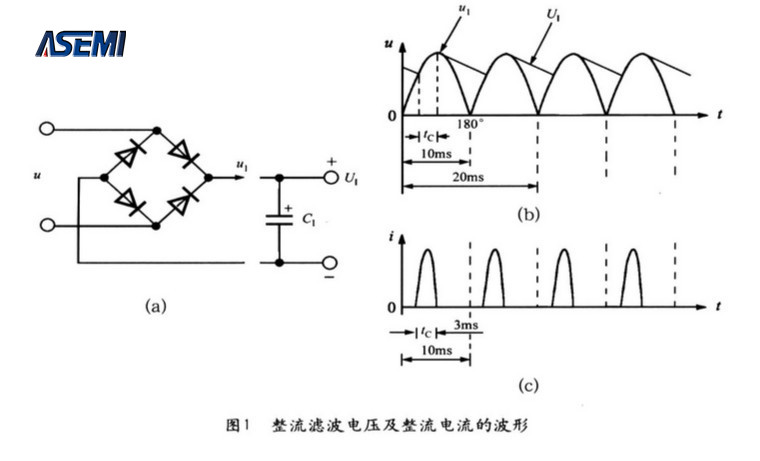

　　整流橋DB207S在50Hz交流電壓經過全波整流后變成脈動直流電壓u1，再通過輸入濾波電容得到直流高壓U1。在理想情況下，整流橋的導通角本應為180°(導通范圍是從0°～180°)，但由于濾波電容器C的作用，僅在接近交流峰值電壓處的很短時間內，才有輸入電流流經過整流橋對C充電。50Hz交流電的半周期為10ms，整流橋的導通時間tC≈3ms，其導通角僅為54°(導通范圍是36°～90°)。因此，整流橋實際通過的是窄脈沖電流。橋式整流濾波電路的原理如圖1(a)所示，整流濾波電壓及整流電流的波形分別如圖l(b)和(c)所示。?

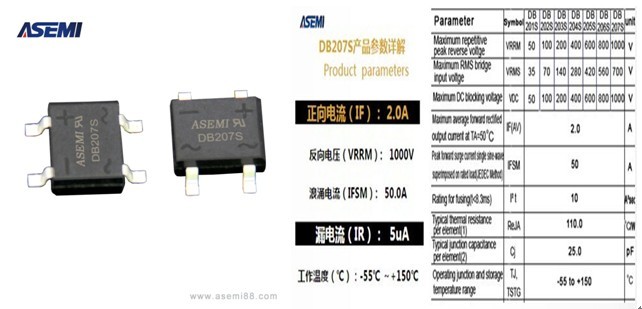

 DB207S的參數介紹

  它的電性參數是：正向電流（Io）為2.0A，反向耐壓為1000V，正向電壓（VF）為1.05V，恢復時間（Trr）達到500ns，其中有4條引線。DB207S的浪涌電流Ifsm為50A，漏電流（Ir）低于5uA，其工作時耐溫度范圍為-55~150攝氏度。采用GPP芯片材質，里面有4顆芯片組成，芯片尺寸都是50MIL。它的本體寬度為6.35mm，整體寬度為7.65mm，長度為8.32mm，高度為2.35mm，腳間距為5.1mm，腳寬度為1.01mm，腳位距離為10.4mm。
