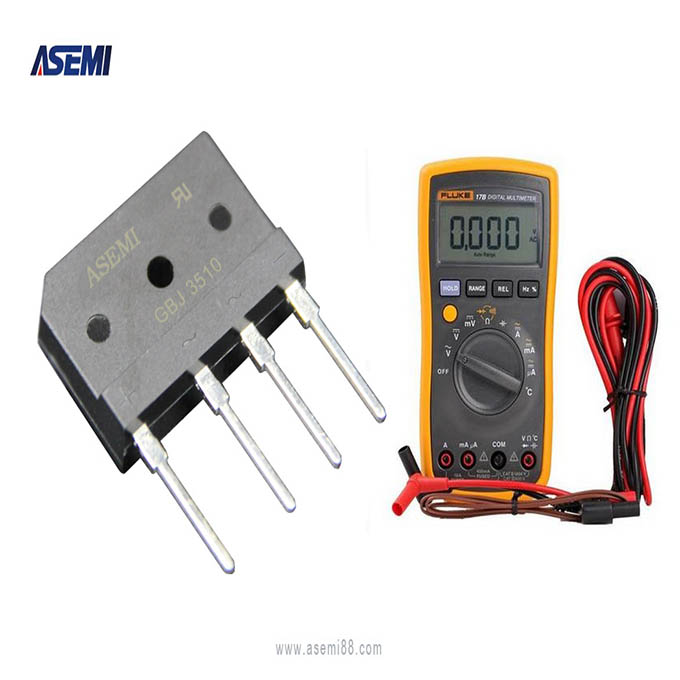

二極管整流橋測量方法

一、借用電筆進行交直流電流的測量和檢驗通電好壞

紅表筆插入“v/ω”插孔中，根據電壓的大小選擇適當的電壓測量量程，黑表筆接觸電路“地”端，紅表筆接觸電路中待測點。特別要注意，數字萬用表測量交流電壓的頻率很低（45～500hz），四個二極管整流橋原理，中高頻率信號的電壓幅度應采用交流毫伏表來測量。

根據測量電流的大小選擇適當的電流測量量程和紅表筆的插入“a”電流插孔，測量直流時，紅表筆（插入電流插孔中）接觸電壓高一端，黑表筆接觸電壓低的一端，正向電流從紅表筆流入萬用表，再從黑表筆流出，當要測量的電流大小不清楚的時候，先用的量程來測量，然后再逐漸減小量程來測量。

二、使用萬用表進行電阻的測量

電阻的測量比較簡單紅表筆插入“v/ω”插孔中，黑表筆插入com插孔，根據電阻的大小選擇適當的電阻檔，紅、黑兩表筆分別接觸電阻兩端，觀察讀數即可。

特別是，測量在路電阻時（在電路板上的電阻），應先把電路的電源關斷，以免引起讀數抖動。禁止用電阻檔測量電流或電壓（特別是交流220v電壓），否則容易損壞萬用表。在路測試時注意電阻不能有并聯支路。

電阻檔選的比較大時（比如測量10m的電阻）應先將兩支表筆短路，顯示的值可能為1m。每次測量完畢需把測量結果減去此值，才是實際電阻值(電阻檔高時，誤差會比較大)。

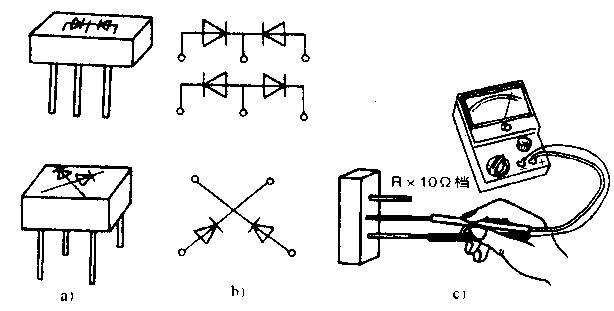

二極管整流橋判斷好壞的方法

一、短開路測試

將功能、量程開關轉到蜂鳴檔位置，兩表筆分別測試點，若有短路，則蜂鳴器會響。

用此方法可以測試電路線路的通斷情況。要注意的是，蜂鳴器響并不一定表示兩點間線路短路，若兩點間電阻比較?。?/span>20ω）也會響。

二、電感器的測試

將萬用表置于電阻檔，紅、黑表筆各接色碼電感器的任一引出端，此時指針應向右擺動。根據測出的電阻值大小，可具體分下述三種情況進行鑒別：

1.被測色碼電感器電阻值為零，其內部有短路性故障。

2.被測色碼電感器直流電阻值的大小與繞制電感器線圈所用的漆包線徑、繞制圈數有直接關系，只要能測出電阻值，則可認為被測色碼電感器是正常的。

三、常見的穩壓二極管的極性，好壞和穩壓值的測試

（1）穩壓二極管極性的判斷

穩壓二極管是一種工作在反向擊穿區、具有穩定電壓作用的二極管。其極性與性能好壞的測量與普通二極管的測量方法相似。

（2）穩壓二極管好壞的測試

若用指針式萬用表測得穩壓二極管的正、反向電阻均很小或均為無窮大或者用數字式萬用表測得的電壓均很小或很大時，則說明該二極管已擊穿或開路損壞。穩壓二極管穩壓時，若測量穩壓二極管的穩定電壓值忽高忽低，則說明該二極管不穩定。

（3）穩壓值的測量

用0~30v連續可調直流電源，對于13v以下的穩壓二極管，可將穩壓電源的輸出電壓調到15v，將電源正極串接1只1.5k限流電阻后與被測穩壓二極管的負極相連接，電源負極與穩壓二極管的正極相接，再用萬用表測量穩壓二極管兩端的電壓值，所測的讀數即為穩壓二極管的穩壓值。若穩壓二極管的穩壓值高于15v，則應將穩壓電源調到20v以上。

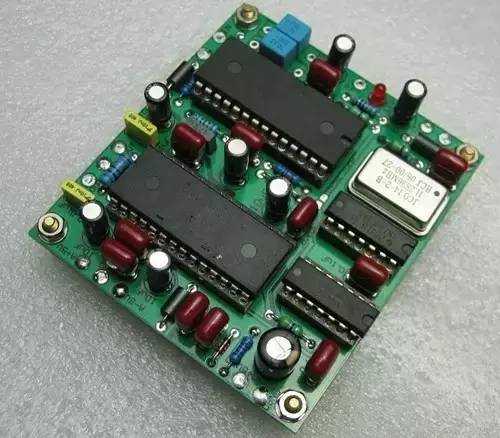

電路問題的測試方法和問題排除

集成電路測試方法：集成電路常用的測試方法有在線測量法、非在線測量法和代換法。

1．非在線測量

非在線測量潮在集成電路未焊入電路時，通過測量其各引腳之間的直流電阻值與已知正常同型號集成電路各引腳之間的直流電阻值進行對比，以確定其是否正常。

2．在線測量

在線測量法是利用電壓測量法、電阻測量法及電流測量法等，通過在電路上測量集成電路的各引腳電壓值、電阻值和電流值是否正常，來判斷該集成電路是否損壞。

3．代換法

代換法是用已知完好的同型號、同規格集成電路來代換被測集成電路，可以判斷出該集成電路是否損壞。

4．總電流測量法

該法是通過測試ｉｃ電源進線的總電流，來判ｉｃ好壞的一種方法。由于ｉｃ內部絕大多數為直接耦合，ｉｃ損壞時（如某一個ｐｎ結擊穿或開路）會引起后級飽和與截止，使總電流發生變化。所以通過測量總電流的方法可以判ｉｃ的好壞。也可用測量電源通路中電阻的電壓降，用歐姆定律計算出總電流值。

測量時有一點必須注意，由于集成塊內部有大量的三極管，二極管等非線性元件，在測量中單測得一個阻值還不能判斷其好壞，必須互換表筆再測一次，獲得正反向兩個阻值。只有當r內正反向阻值都符合標準，才能判斷該集成塊完好。

根據實際檢修經驗，在路測試集成電路內部直流等效電阻時可不必把集成塊從電路上焊下來，只需將電壓或在路電阻異常的腳與電路斷開，同時將接地腳也與電路板斷開，其它腳維持原狀，測量出測試腳與接地腳之間的r內正反向電阻值便可判斷其好壞。
